Proyecto de rehabilitación integral de fachada sobre un edificio de cinco plantas de forma rectangular localizado en la Plaza de Colón de Madrid.

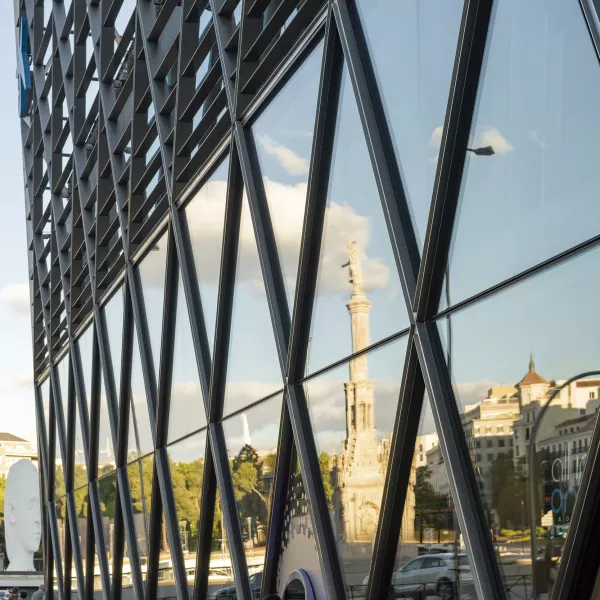

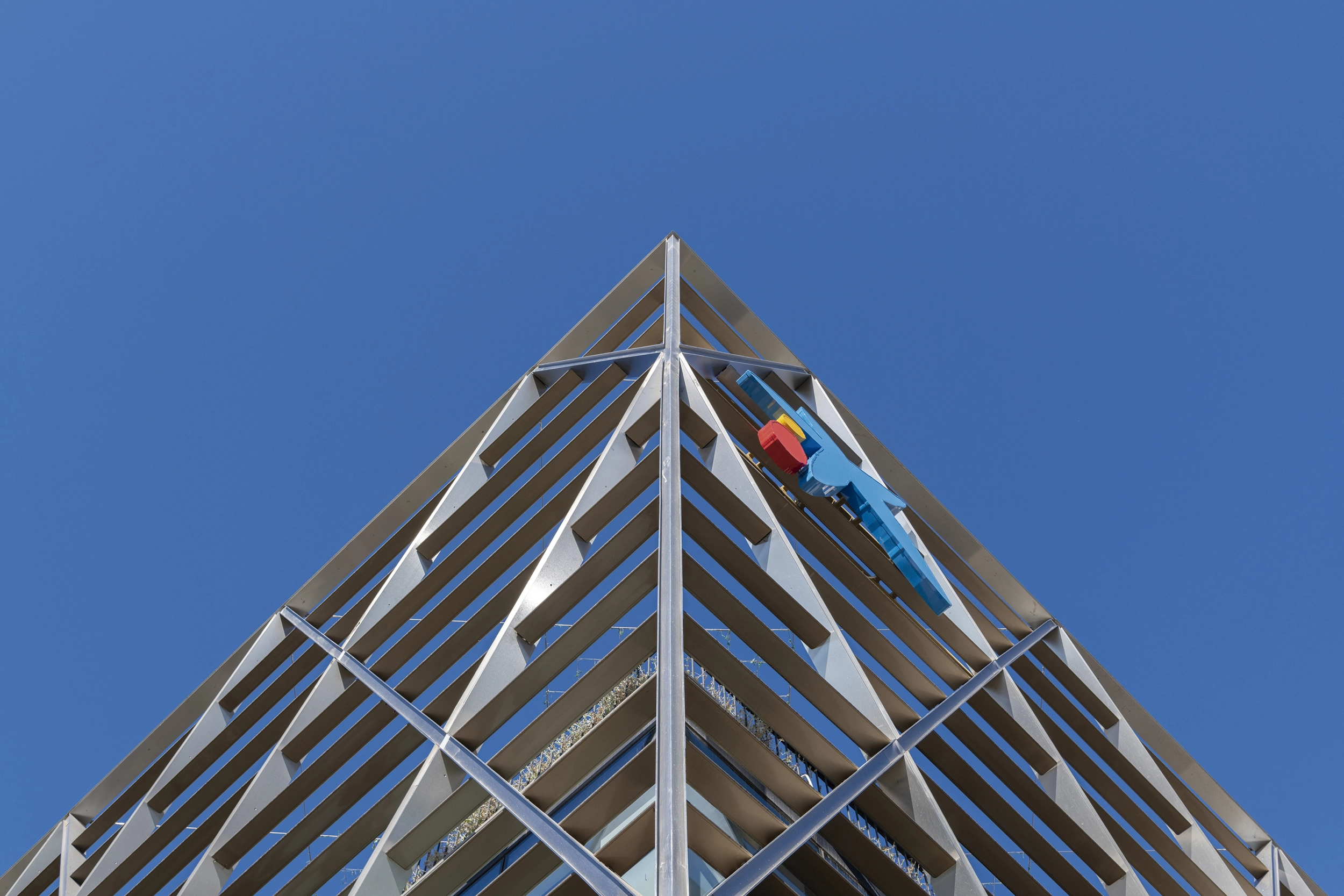

El objetivo principal de la intervención es la creación de una envolvente con forma de diagrid. Este diagrid se concibe como una estructura romboidal de acero inoxidable que envuelve completamente el edificio existente. Esta envolvente está formada por cuatro planos que se desploman 2 grados respecto a la vertical. En las plantas superiores, la fachada estanca se retranquea generando un espacio aterrazado con lucernarios envuelta por una piel de lamas horizontales extruidas cuya separación aumenta progresivamente. Internamente se dispone de un atrio coronado por un lucernario de vidrio con perfilería especial de acero inoxidable y geometría igualmente romboidal.

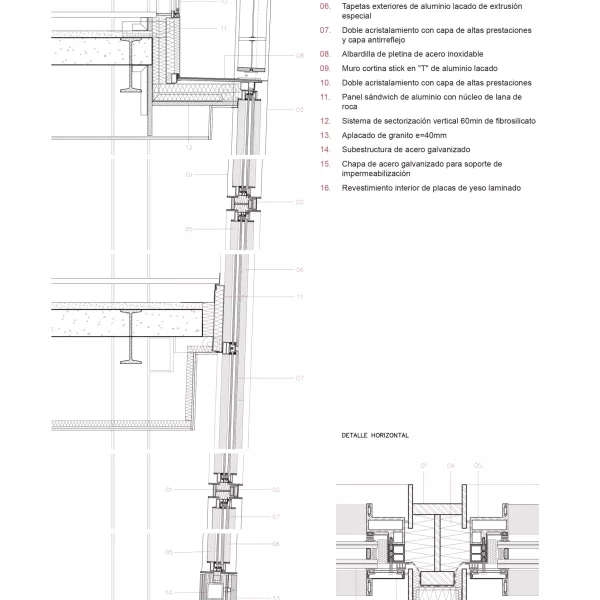

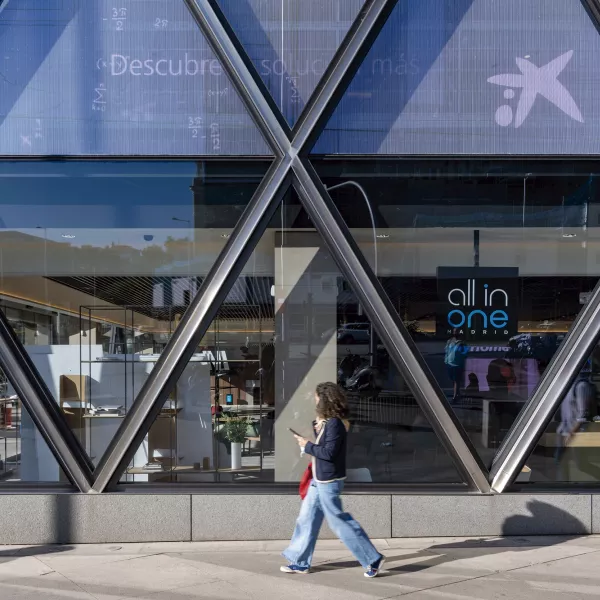

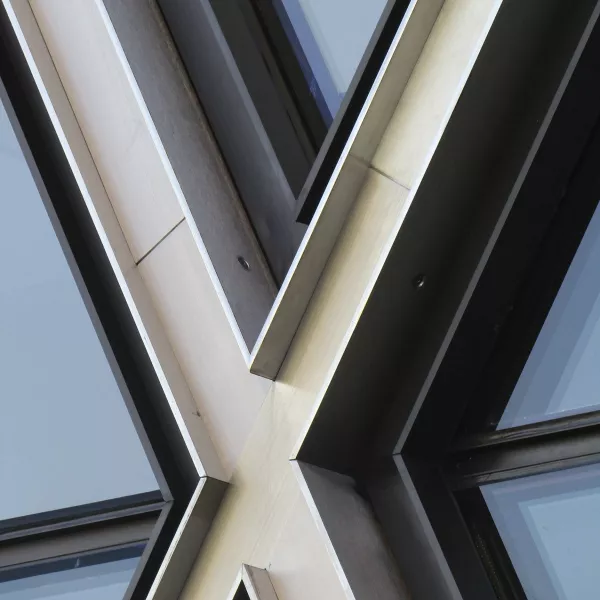

Diagrid / Se dispone una estructura principal compuesta por perfiles especiales conformados a partir de pletinas calibradas y soldadas de acero inoxidable. La estructura queda forrada exteriormente con pletinas de acero inoxidable de 8mm con el canto pulido brillo. El entramado se fija a la estructura principal mediante anclajes localizados en los vértices de los rombos cada dos forjados. En las dos primeras plantas del diagrid, se dispone un sistema de fachada modular de aluminio de diseño especial, con forma romboidal totalmente adaptado a la forma de la envolvente. Los módulos son totalmente fabricados en taller, transportados e instalados en obra y han sido ensayados previamente.
Muro cortina / En las dos plantas superiores se dispone un muro cortina tradicional con doble acristalamiento y junta especial mediante inserto de perfil en “U” de aluminio extruido en la junta.

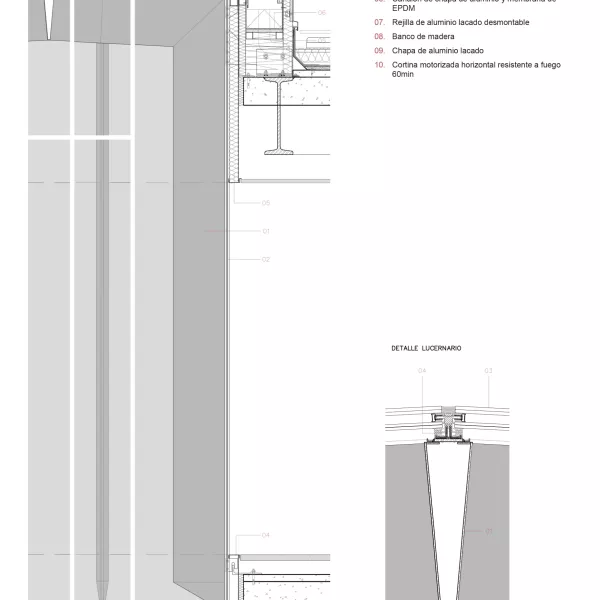

Atrio y lucernario / El atrio interior se resuelve mediante estructura romboidal de chapa plegada de acero inoxidable con forma triangular sobre la que se fija una cabeza de acristalamiento de aluminio con sistema de gomas para garantizar la fijación de los vidrios y la estanquidad del sistema.
